配电柜丝印方法-A

简介

本文章介绍关于在零件表面制作印刷内容的方法，通常该方法是用在我们需要做“镭雕”、“丝印”、“贴图”等设计中。本次方法将会着重使用到SOLIDWORKS的【设计库】功能，以及图块的编辑和使用。可以利用其【设计库】来制作并规范我们的丝印标准。

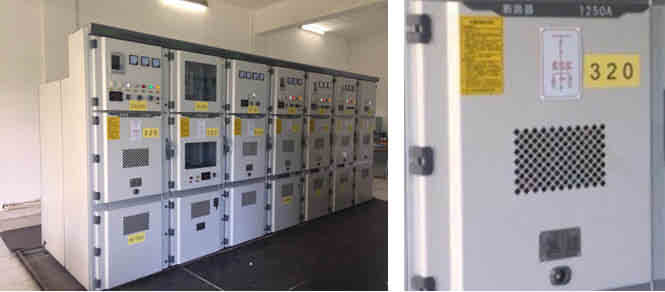

下面以成套行业的配电柜柜体表面做丝印为例子：（实物完成图）在柜体表面我们需要印刷，譬如：“眉头”“警示牌”“操作说明”“一次方案图”等等的图像或贴纸。

那下面我们来看下在SOLIDWORKS里是如何体现的？

1、图形类：

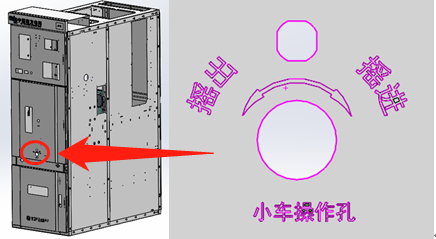

以隔离小车的开关为例，其包括文字及旋钮的图形（不单是纯文字），并且是依据前门板的开孔定位。所以我们可以将其制作成【设计库】的“特征设计库”

制作方法和使用：

1-1、先绘制基体特征，这一步是模拟配电柜前门板的开孔环境；

1-2、在根据小车操作孔的图形样式做出该图形的草图

1-3、在【拉伸凸台】形成特征，为后面的设计库做准备。

1-4、选择拉伸的图形特征在【设计库-保存到库】

那么，在下一次使用该“特征设计库”时，你只需要从【设计库】中拖放特征到新零件表面即可。这个过程无需我们再去制作草图和标注，是对标准特征的重用。

2、文本类

文本类多为“操作说明”和“注意事项”等多文字的内容。这一部分可以考虑做成【设计库】的“图块设计库”。

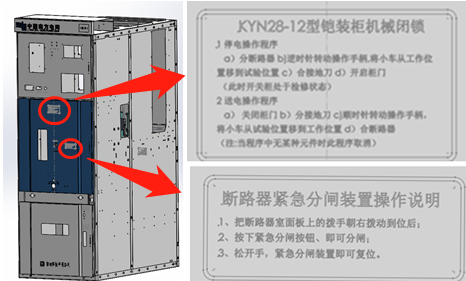

图块可由多部分组成：以“分闸装置的操作说明”为例。其是由矩形草图框加内部的文字注解组成。我们可以通过草图编辑绘制上述的两者。

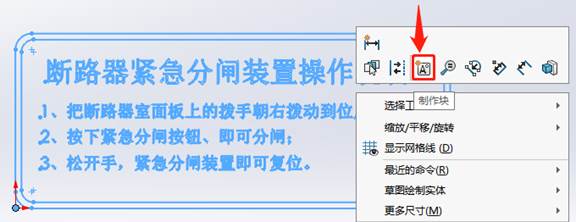

将矩形草图和注解文本组合成块，那之后这两者就将是作为一个整体出现使用。这将节省我们绘制草图和书写文本的时间。

制作完成“图块”后，我们也可以将其保存到【设计库】中。

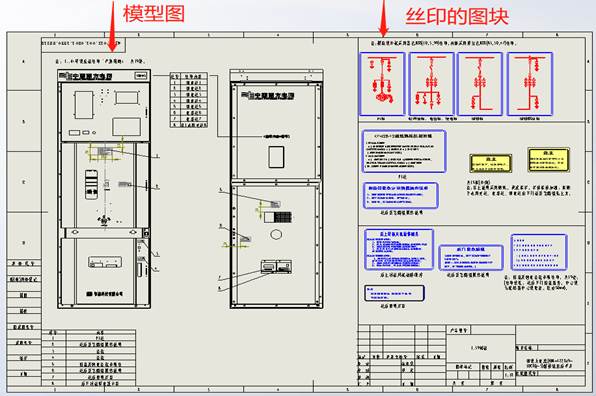

完成效果
