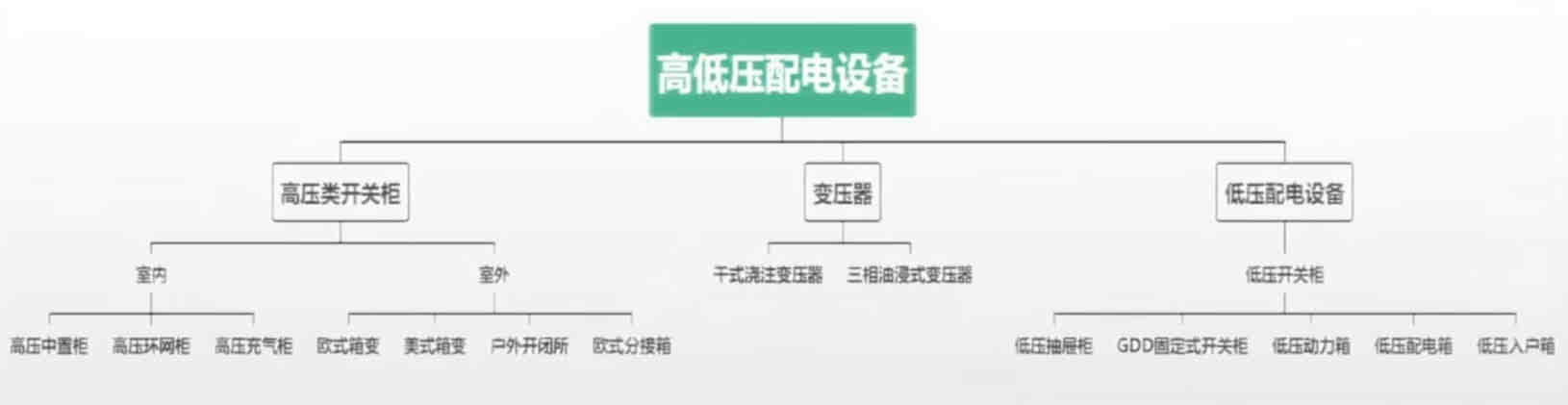

配电设备:

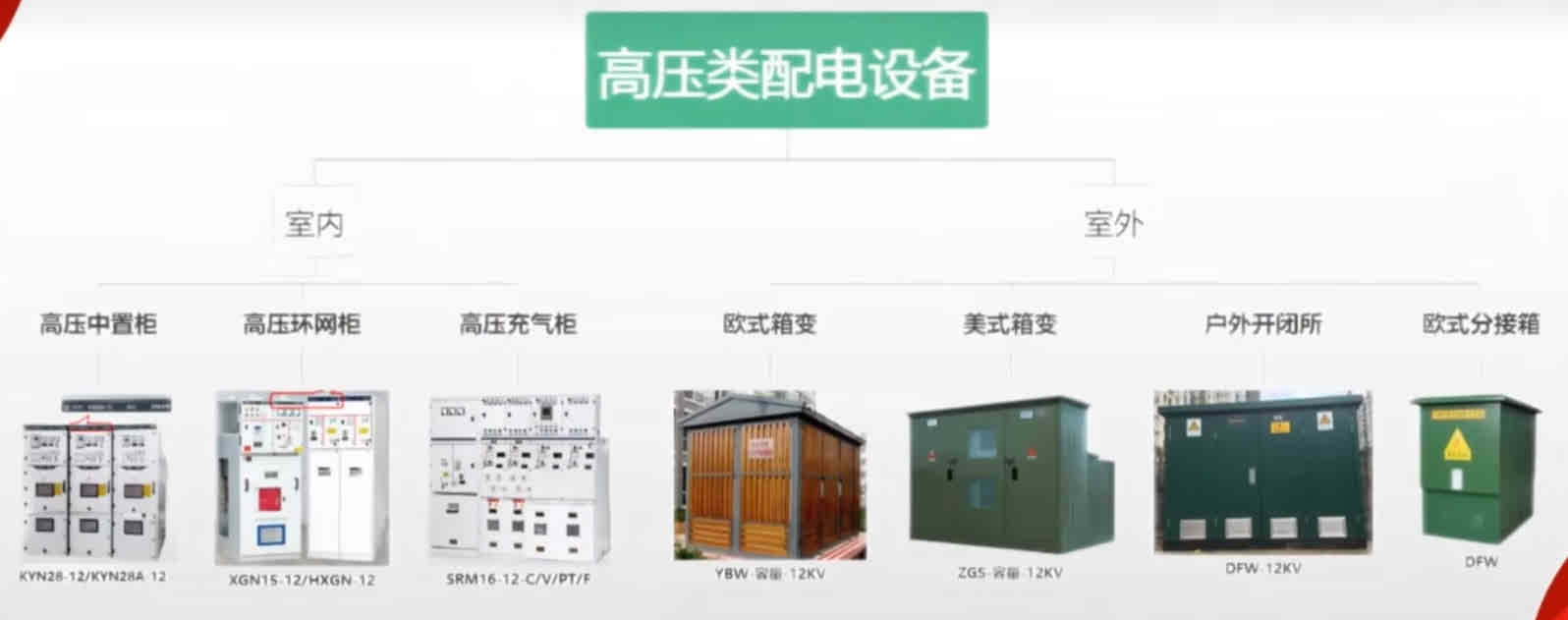

高压室内方案

高压中置柜

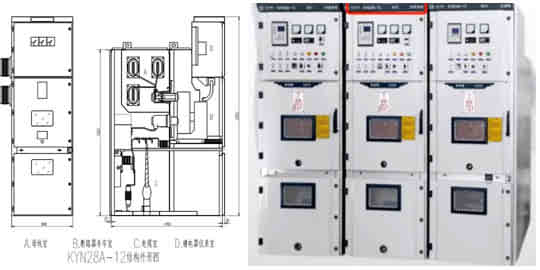

KY N28-12

KYN28-12 型高压中置柜 KYN28-12 型高压中置柜,断路器采用中置式布置,可配用 VS1(ZN63A-12)真空断路器,也可配施耐德 HVX,ABB 的 VD4 等真空断路器,目前在 12KV 市场上使用量很大。适用:发电厂、工矿、企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。

特点:体型高大威猛,三段面板显著,断路器手车中置

尺寸:800*1500*2300

三板:仪表门板、手车门板、前下门板

高压环网柜

XGN15 或 HXGN-12

特点:高压较高体格适中,断路器固定安装

尺寸:500*1000*1850,800*1000*1850

一文打尽 |10kV配电环网柜基础知识!_负荷 (sohu.com)

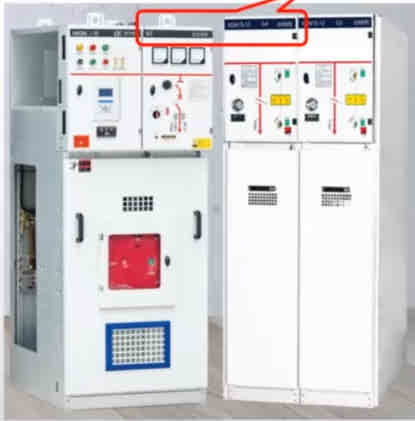

高压充气柜

SRM16-12

开关设备装在充有较低压力的压缩气体中(惰性气体 fs6),封闭式全绝缘设备。

特点:电压高体格小,集成度较大

尺寸:375*800*1500

高压室外方案:

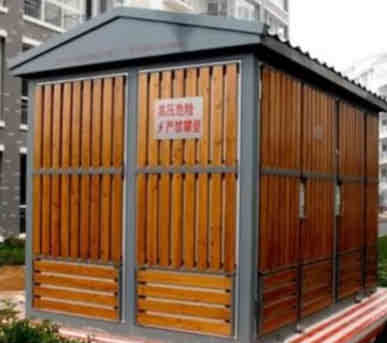

欧式箱变

YBW-容量-12KV

综合式变电站:包含:变压器、高压柜、低压柜

特点:体型像房屋,标识很清楚

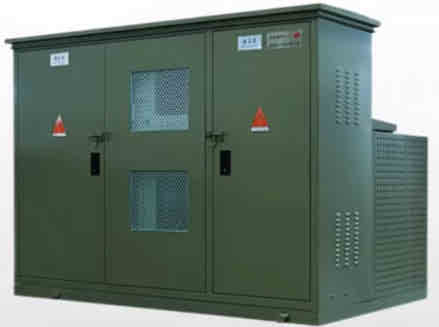

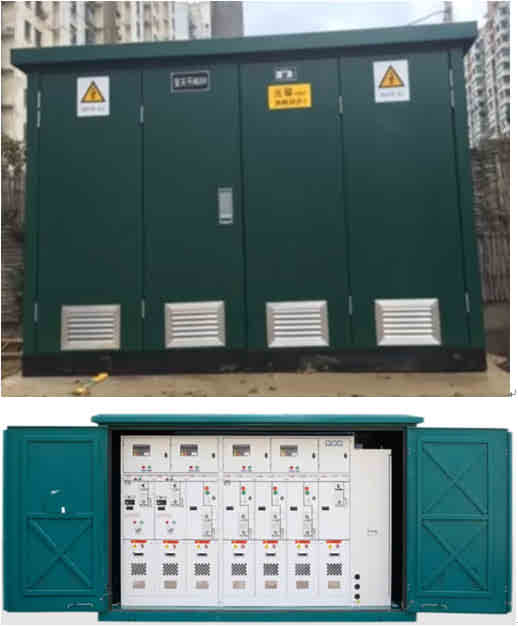

美式箱变

ZGS-容量-12KV

预装式变电站:包含:变压器、高压柜、低压柜

特点:体型像俄罗斯方块,占用体积比较小

户外开闭所

DFM-12KV

包含:外箱+高压柜

特点:长方体,铁皮包含高压柜

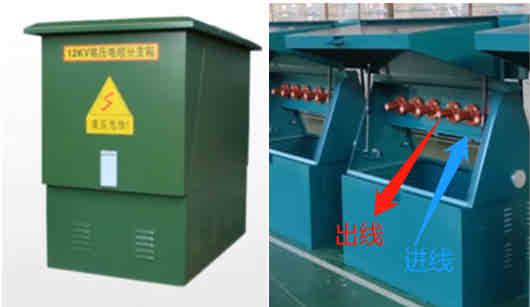

欧式分接箱

DFW

特点:体积小,结构简单,鸥翼的开启方式

设备

变压器

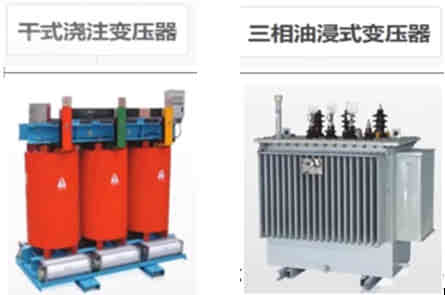

变压器基本分为两种:

干变

一种是干式浇注变压器俗称”干变”

干变适用于变电间或者前面说的欧变箱体当中,简单理解为”需要外部防水防护变压器”

油变

一种是三相油浸式变压器俗称”油变”

油变适用范围就更广,不仅可以适用干变的使用条件,更适用于户外,杆上,等条件较为恶劣的环境,显著特点就是”干变需保护,结构有三桶。油变更适应,结构一体式”

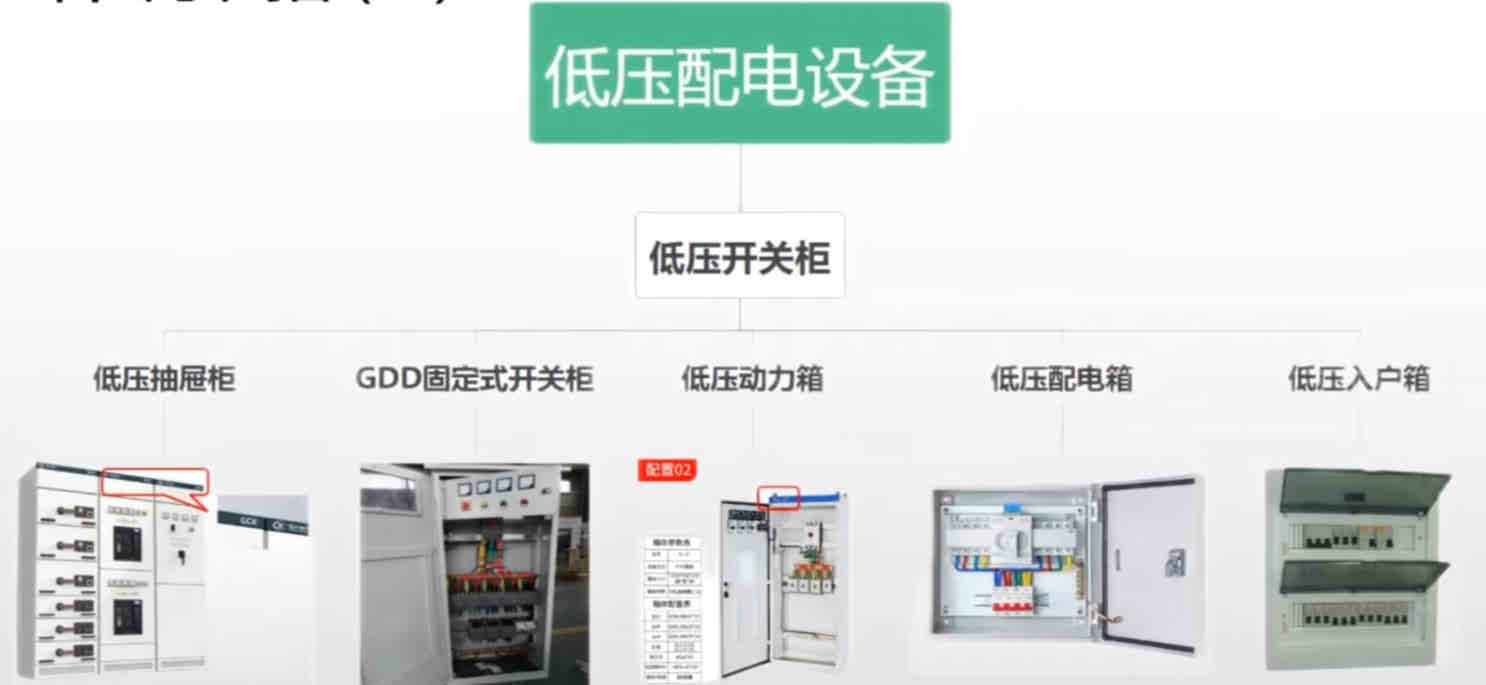

低压设备

低压抽屉柜

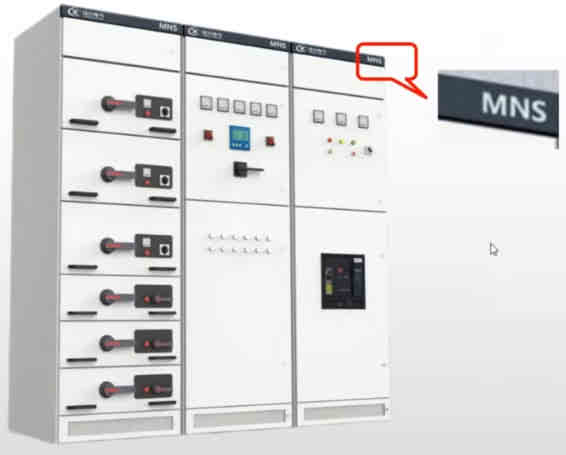

MNS

(低压开关柜-低压抽屉柜)

特点:出线单元像抽屉,各个运行不干扰

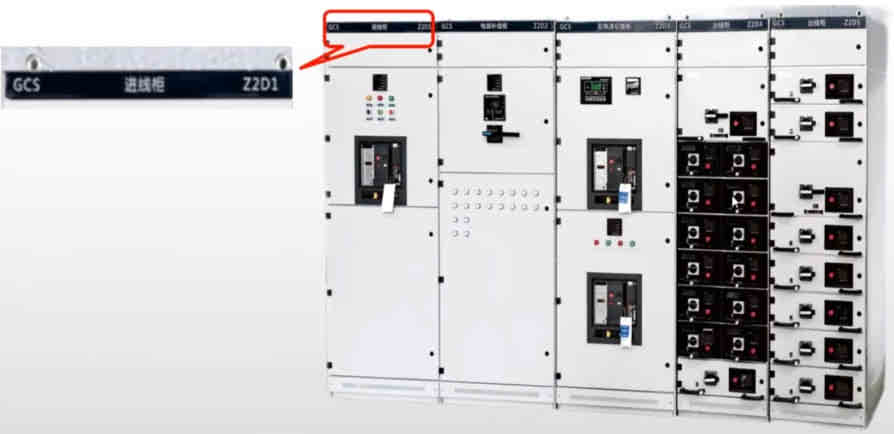

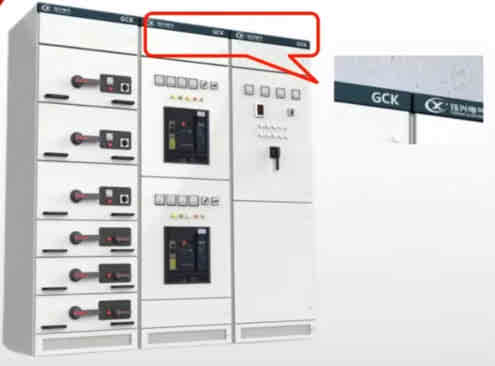

GCK

GCS

固定式开关柜

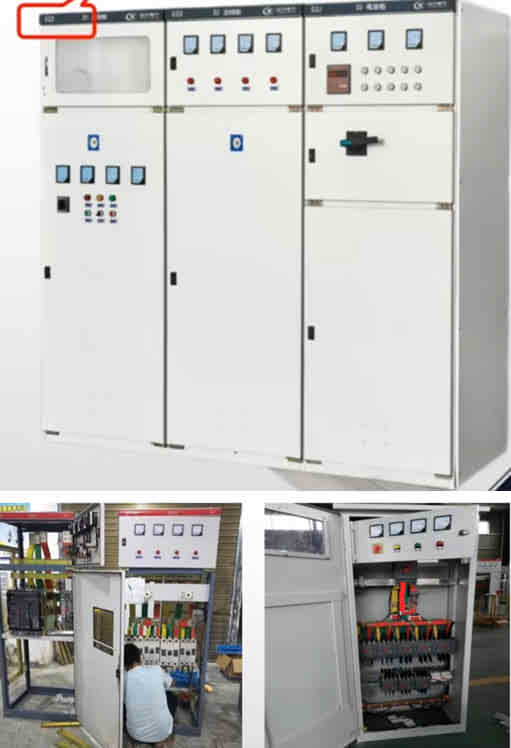

GGD(低压开关柜)

特点:出线开关手牵手,一个问题个个别想走

低压动力箱

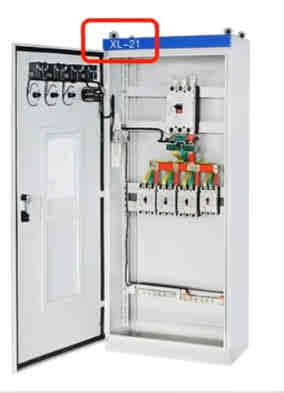

XL-21

缩小版 GGD 配电柜,

特点:电流不过 630,开关安装个个挨

低压配电箱

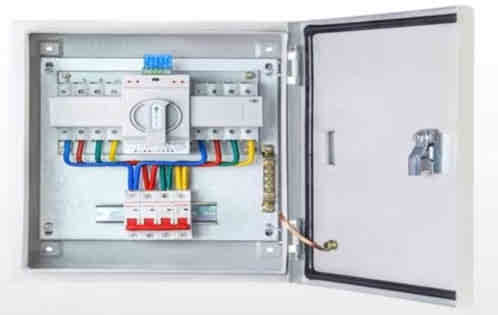

JXF/XMZJ

控制箱、照明箱、双电源切换箱

特点:低压电力设备的直接接触者

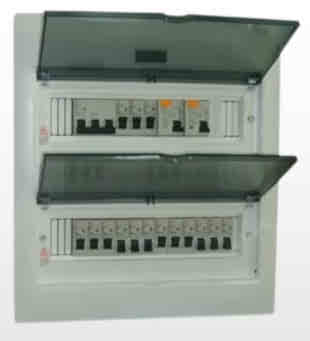

低压入户箱

PZ30

特点:微断开关起个头,家家户户都要有

施工临时用电配电箱

施工临时用电配电箱(柜)如何配置?图文详细解析!施工人员必备 - 知乎 (zhihu.com)
